Carlinkit 3.0 U2W Plus беспроводной адаптер Apple CarPlay

Carlinkit 3.0 U2W Plus - это адаптер для беспроводного подключения iPhone к головному устройству автомобиля, поддерживающему интерфейс Apple CarPlay.

Сегодня абсолютное большинство автомобилей с интерфейсом Apple CarPlay поддерживают только проводное соединение со смартфонами, но каждый раз подключать кабель неудобно или невозможно по причине поломки кабеля или его отсутствия под рукой. Да и зачем куча лишних проводов в салоне автомобиля, когда есть беспроводная зарядка?

Если вы хотите при посадке в автомобиль не доставать телефон из кармана, и при этом пользоваться всем функционалом, который предоставляет Apple Carplay на головном устройстве, то для этого есть отличное решение - Carlinkit 3.0 U2W Plus. Этот небольшой гаджет подключается к USB-A или Type-C разъему вашего автомобиля. После чего достаточно один раз при первоначальной настройке подключить iPhone к адаптеру по Bluetooth, и вы будете пользоваться всеми функциями CarPlay без провода «из кармана» при посадке в автомобиль: легко воспроизводить музыку, пользоваться навигацией или использовать голосовой помощник Siri и пр. Carlinkit сам подключится к вашему телефону и соединит его с головным устройством буквально в считанные секунды, как только вы окажетесь в автомобиле.

Инструкция

Инструкция пользователя Carlinkit 3.0 U2W Plus

Возможности и особенности

• Подключение Iphone к головному устройству автомобиля без проводов (автомобиль должен поддерживать проводной Carplay).
• Автоматическое подключение Iphone к головному устройству автомобиля в течении 10-20 секунд после запуска двигателя.
• Адаптер имеет низкое энергопотребление и малое тепловыделение, что позволяет ему работать надежно и стабильно.
• Двухдиапазонная связь 5,8 ГГц ＋ 2,4 ГГц. Позволяет осуществлять высокую скорость передачи, и меньше подвержена электромагнитным помехам.
• Адаптер полностью совместим с автомобильной аудиосистемой, что позволяет слушать музыку, совершать телефонные звонки, использовать голосового помощника без изменения оригинального качества звука аудиосистемы автомобиля.
• Сохраняется работа всех оригинальных органов управления системой в автомобиле, в том числе кнопок на руле.

Технические характеристики

• Процессор: Atmel AT91SAM9260
• Wi-Fi модуль: Realtek 8822BS / Broadcom 4354S
• MFI： MFI 3959 / MFI 3989
• Входная мощность: 5В±0,2В - 1,0 А
• Потребляемая мощность: 0,75 Вт
• Частота Wi-Fi: 5150-5250 МГц, 5725-5850 МГц / 2412-2472 МГц
• Версия bluetooth: 4.1
• Антенна: встроенная FPC (3 dbi)
• Материал: пластик ABS+PC
• Максимальная скорость передачи: 866 Mbps
• Совместимость с автомобилями с заводским проводным Carplay
• Сохраняет исходное разрешение экрана ГУ автомобиля
• Совместимость с IPhone, начиная с версии 6
• Минимальная версия операционной системы: IOS 10+
• Низкое энергопотребление

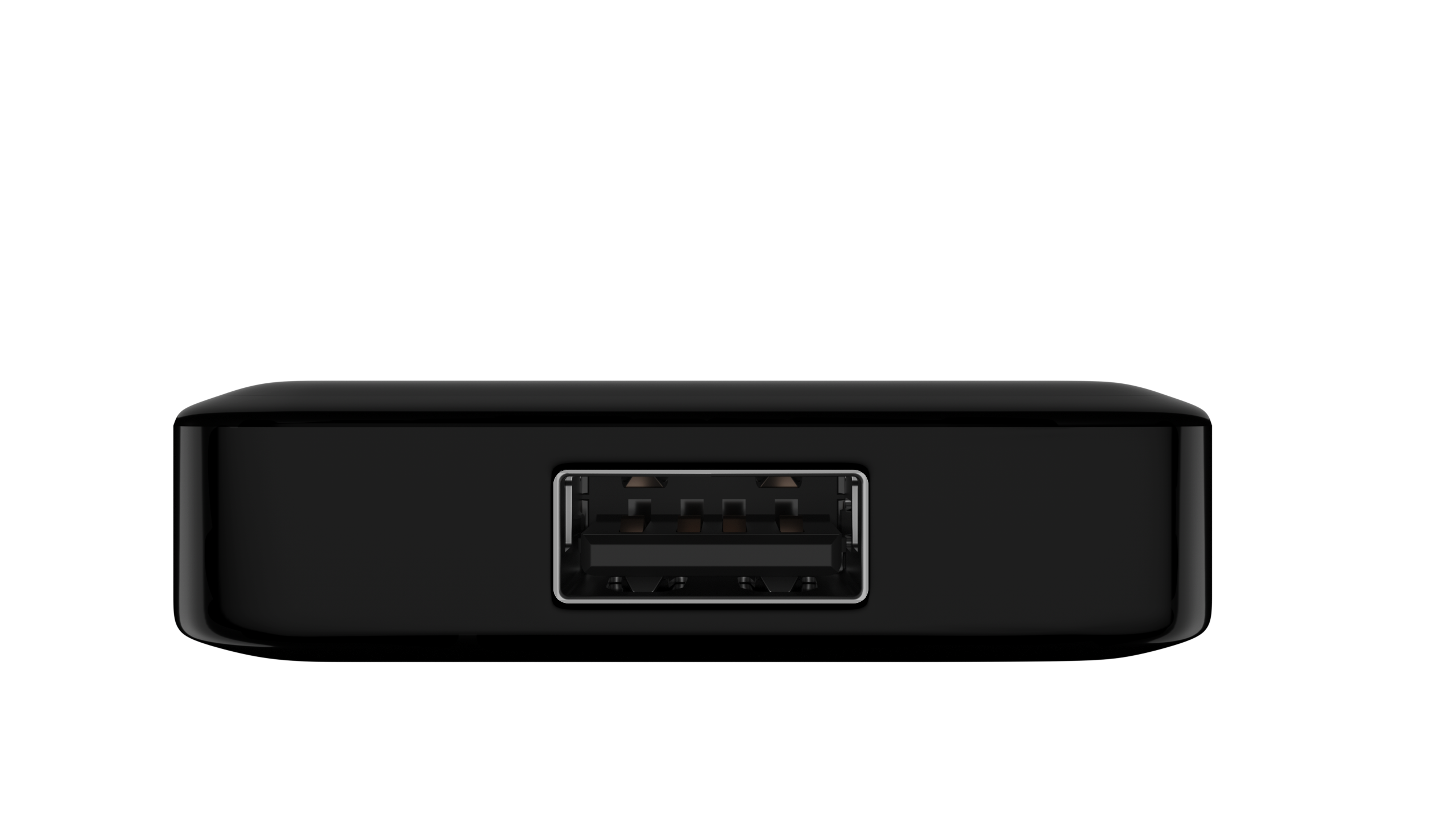

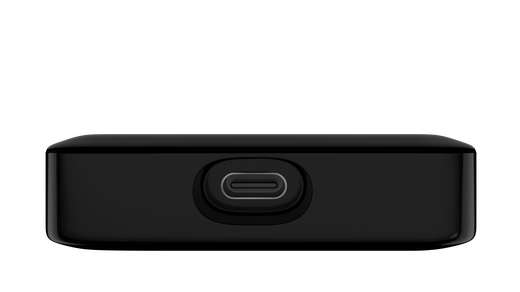

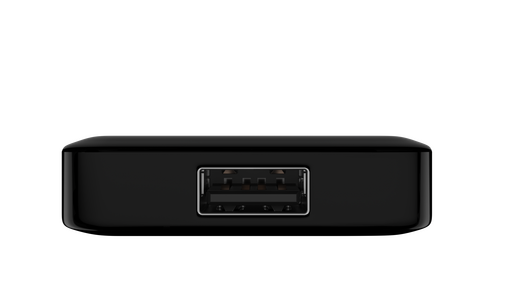

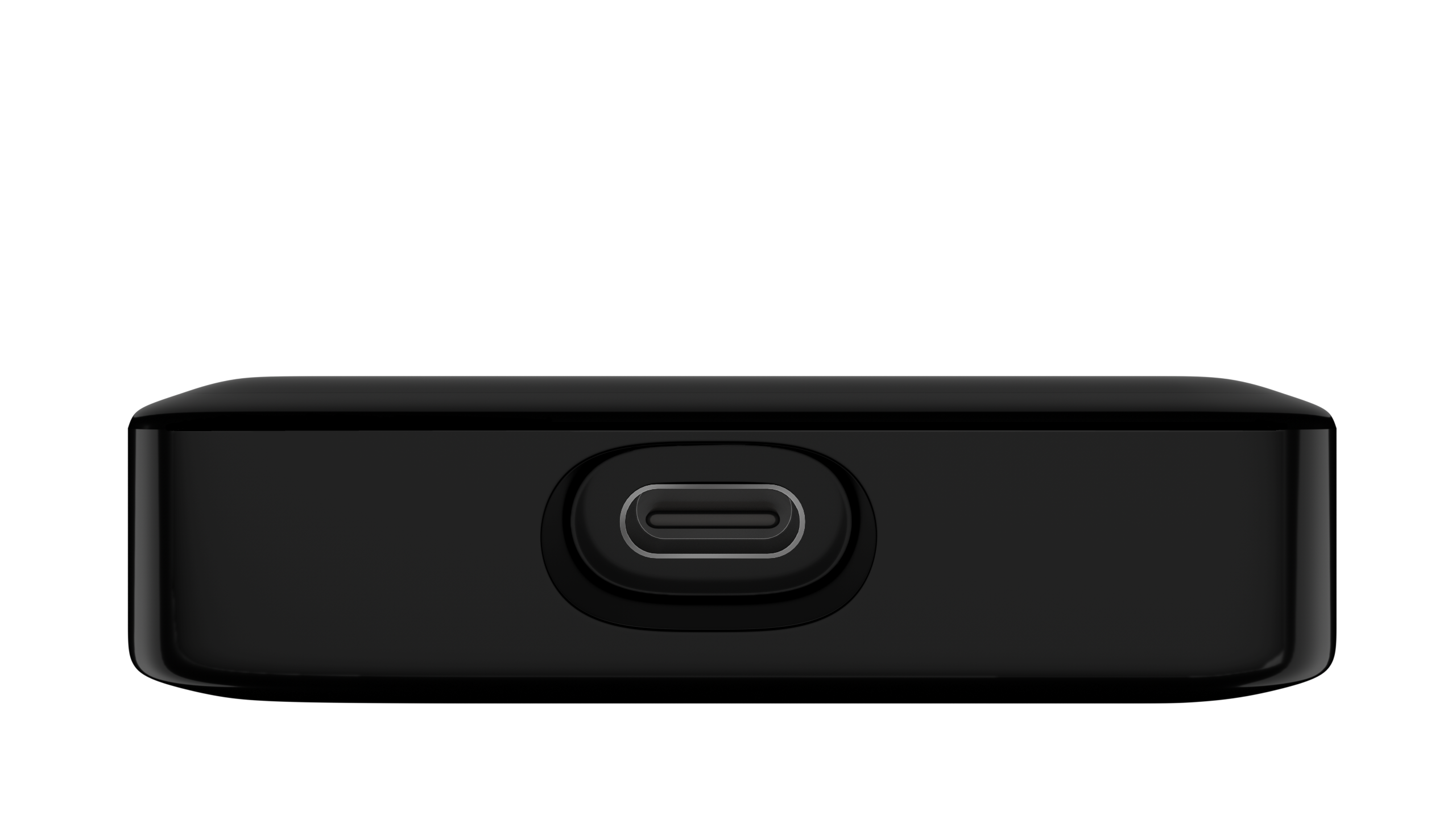

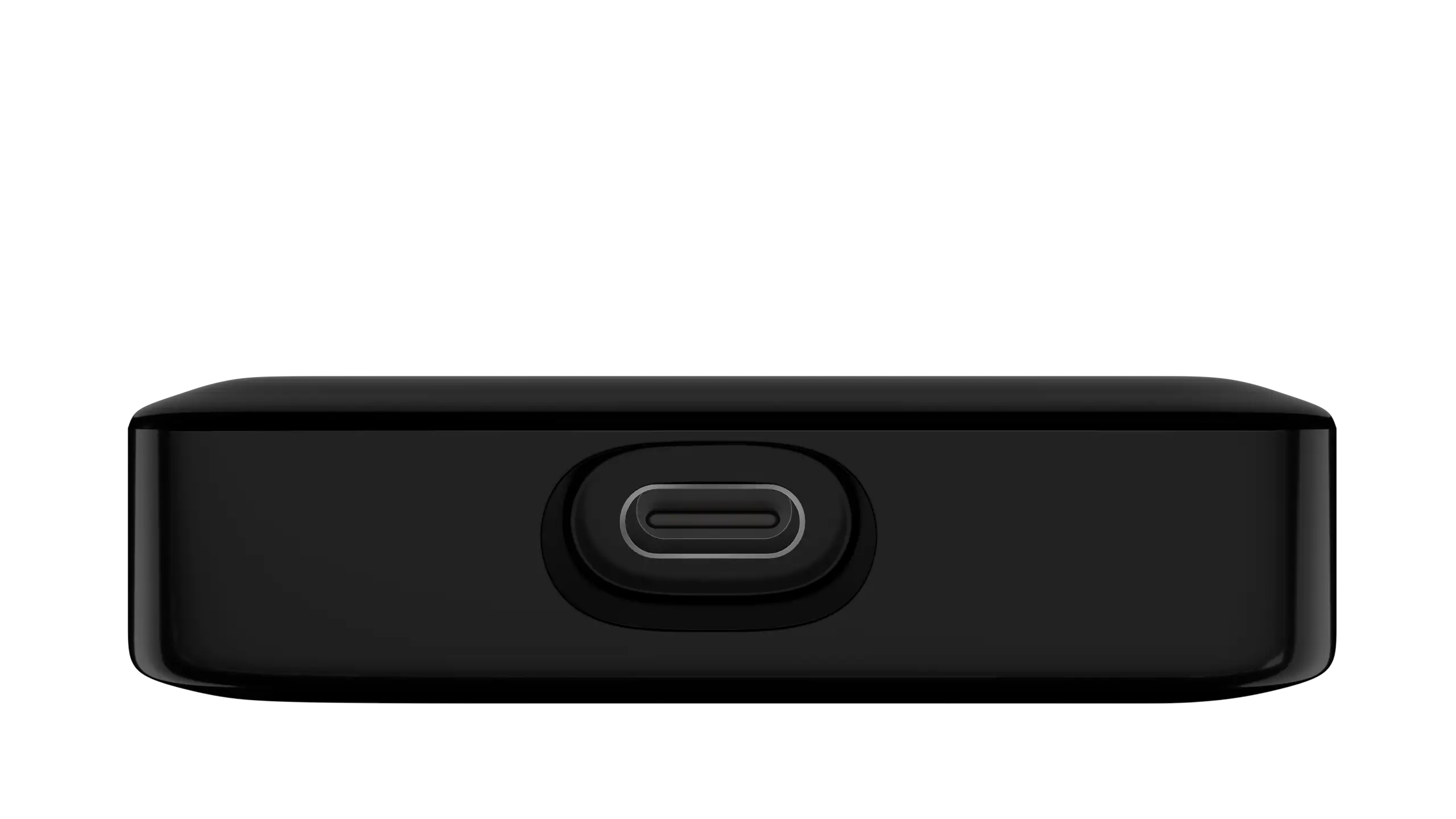

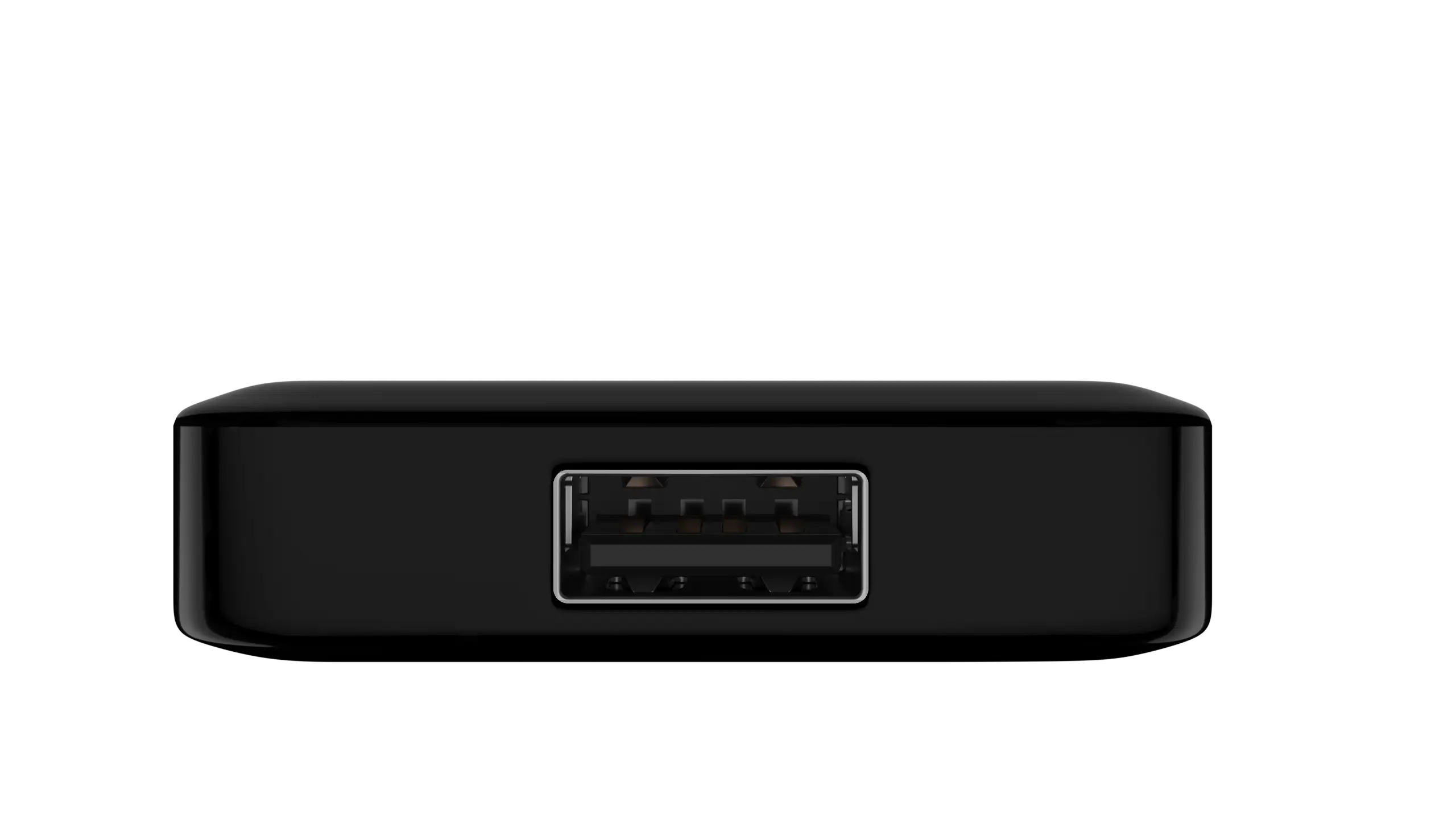

• LED индикатор, порт USB (TYPE-C), порт USB USB (TYPE-A)
• Габаритные размеры устройства: 80×46×13 мм
• Размеры упаковки: 115×80×36 мм
• Вес устройства: 0,033 кг
• Вес с упаковкой: 0,126 кг

Подключение

1. Убедитесь, что на вашем iPhone включены Bluetooth, Wi-Fi, CarPlay и ваш автомобиль имеет заводскую поддержку проводного Apple Carplay – это является основным условием работы устройства!
2. Иногда требуется отключить функцию Wi-Fi и Bluetooth в головном устройстве автомобиля. Чаще всего это делать не требуется.
3. Удалите ранее созданные проводное подключения CarPlay в настройках телефона. На iPhone это находится тут - "Настройки / Основное / Carplay / Мои автомобили", далее "Забыть этот автомобиль". Этот пункт чаще всего делать нет необходимости.

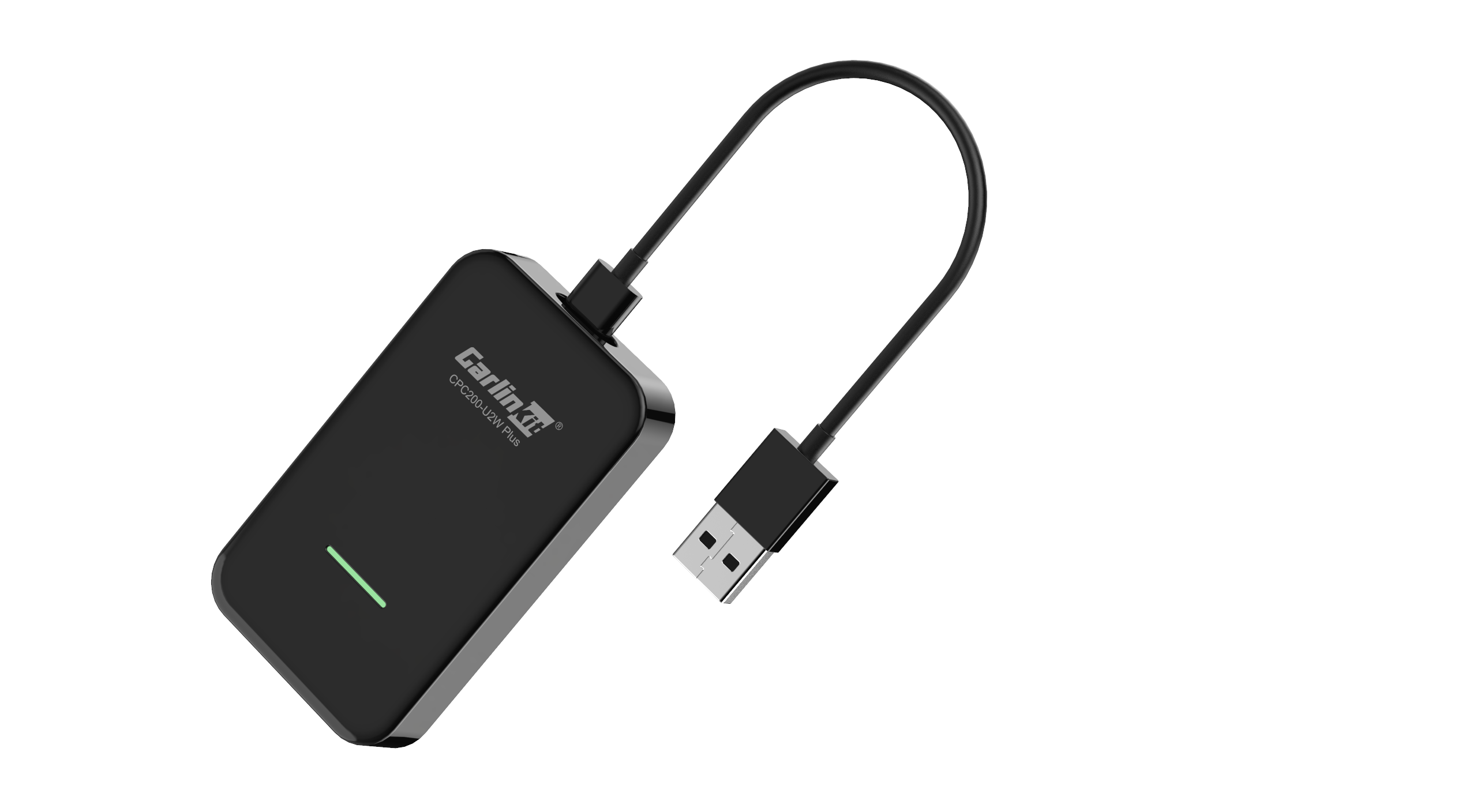

4. Подключите устройство Carlinkit 3.0 U2W Plus к USB порту вашего автомобиля с помощью кабеля из комплекта поставки. Обратите внимание, что не все USB порты вашего автомобиля могут иметь поддержку проводного Apple Carplay. Убедитесь, что осуществляете подключение к нужному порту. В некоторых моделях авто данный USB порт может быть промаркирован символом смартфона или обведен в прямоугольник.
5. На экране головного устройства появится фирменное приветствие и название Bluetooth, к которому вам нужно подключиться. Если не появилось, то выключите и включите зажигание автомобиля.
6. На телефоне в разделе Bluetooth найдите новое устройство (имя Bluetooth вы увидите на ГУ автомобиля) и установите соединение между телефоном.
7. Через 5-10 секунд телефон предложит вам создать пару Bluetooth устройств и разрешить подключение к Carplay. Соглашайтесь со всем.
8. На мониторе ГУ автомобиля вы увидите наименования своего телефона в списке подключенных устройств, выбираете его (это делается один раз при первоначальном подключении), ждете некоторое время, пока произойдет первоначальная настройка и подключение, и пользуетесь беспроводным Carplay.
9. Далее подключение вашего телефона будет происходить автоматически и гораздо быстрее, около 20 секунд после запуска автомобиля.
10. Если у вас возникли какие-либо сложности при подключении устройства, например на дисплее ГУ автомобиля не отобразилось приветствие из п.5, или после подключения черный экран, то попробуйте обновить устройство до последней версии.

Обновление

Настоятельно не рекомендуется выполнять обновления, если CarlinKit находится в рабочем состоянии. Если все-таки надо обновиться, то просьба строго следовать нашей инструкции.

Во время обновления не производите никаких действий на телефоне. Не перемещайте изделие и не отключайте питание! Мобильный телефон должен находиться в зоне уверенного приема мобильного интернета!

Обновляя устройство, вы берете полную ответственность за работоспособность CarlinKit на себя!

Если во время обновления ПО произойдёт сбой, вам потребуется платный ремонт в условиях сервисного центра.

Инструкция по обновлению ПО для Carlinkit 3.0 U2W Plus:

1. Используйте штатный кабель USB "Type-C - Type-A" из комплекта поставки.
2. Подключите разъем USB "Type-C" к CarlinKit, а USB "Type-A" к адаптеру питания 5V, 1-2A.
3. После включения CarlinKit (светодиод устройства будет светиться красным) зайдите на вашем мобильном телефоне в раздел WI-FI подключений, найдите новую появившуюся беспроводную WI-FI сеть (название может быть любым) и подключитесь к ней. Пароль по умолчанию: "12345678".
4. Откройте на вашем мобильном телефоне, подключенном к WI-FI устройства CarlinKit, браузер Safari и перейдите по адресу: 192.168.50.2
5. В открывшемся web-интерфейсе устройства перейдите в раздел "Infos" в левом нижнем углу экрана, или в раздел Help в последних версиях прошивки. CarlinKit предложит вам ввести данные модели вашего автомобиля - введите их.
6. Убедитесь, что ваш мобильный телефон уверенно принимает сигнал интернета LTE. Далее в разделе Infos (Help) найдите кнопку "Check Update" - нажмите на нее. Начнется процесс скачивания новой прошивки и последующая ее инсталляция в устройство.
7. Подождите, пока устройство обновится, перезагрузится само. Обновите web-страницу, и вы снова увидите интерфейс пользователя, но уже с новой версией прошивки.
8. Прошивка устанавливается не сразу последней версии, а следующая после вашей версии. Если вы хотите обновиться до максимально свежей версии, то процесс обновления необходимо выполнить несколько раз, пока не увидите сообщение о том, что установлена последняя версия.
9. Иногда может понадобиться вернуть предыдущую версию прошивки. Для этого найдите в web-интерфейсе устройства ссылку "Rollback DetectFallback", дождитесь установки предыдущей прошивки и перезагрузки устройства.

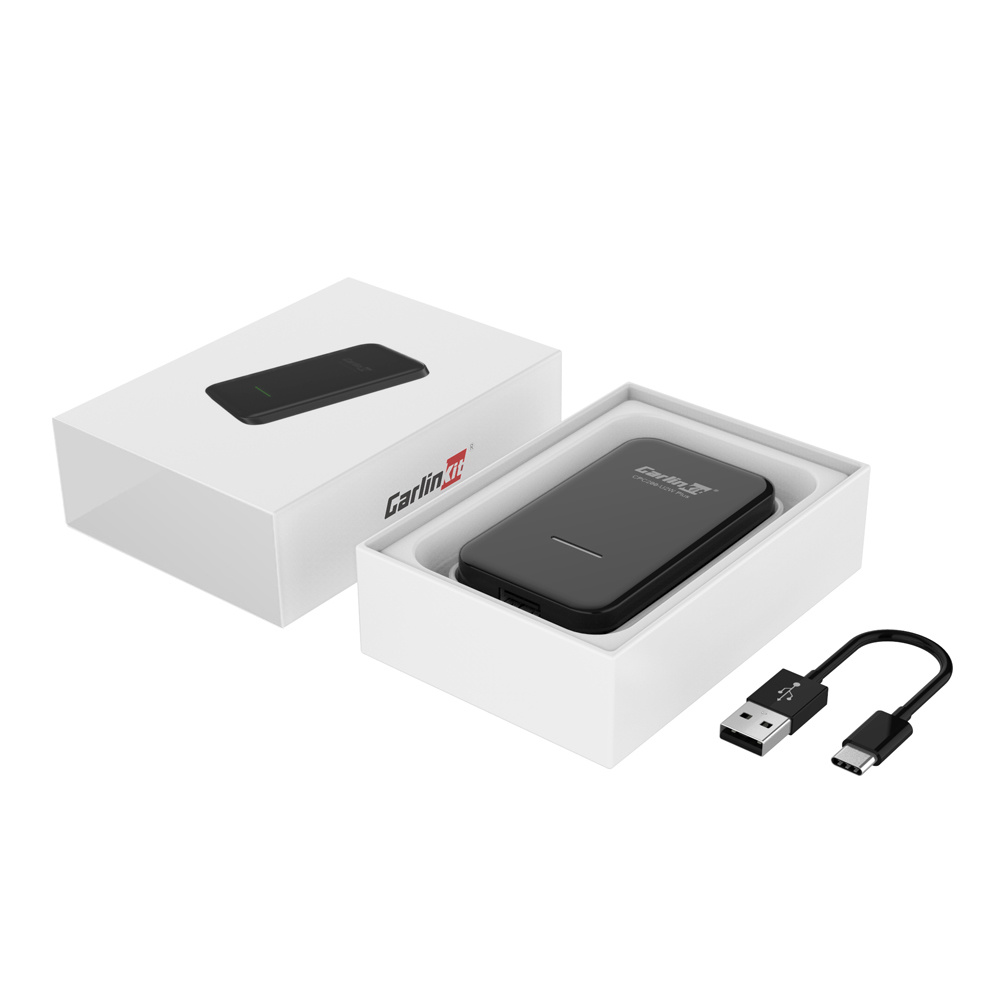

Комплект поставки

• Адаптер Carlinkit 3.0 U2W Plus
• Инструкция
• Шнур USB - Type-C
• Шнур Type-C - Type-C
• Упаковка
